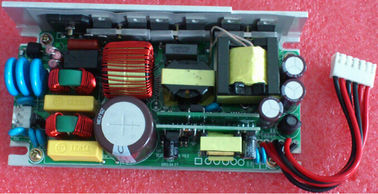

لوازم AC-DC الطاقة 224W الناتج 28V SC224-220S28
الميزات الرئيسية
AC نطاق الإدخال: 140 ~ 300Vac
المخرجات واحدة: 28V / 8A
عالية الكفاءة: 88٪
تنظيم خط: ≤ ± 3٪
تنظيم الحمل: ≤ ± 3٪
تموج منخفض والضوضاء: ≤150mV
معامل القدرة: 95٪
حماية ماس كهربائى
خرج أكثر من الحماية الحالية
خرج أكثر من حماية الجهد
إدخال أكثر من حماية الجهد
المدخلات تحت الجهد قفل التدريجي
AC إشارة عملية
بارد الطبيعي
توافق RoHS
UL94V-0-أعاق اللهب تصنيف
نظرة عامة على المنتج
هذا المحول AC-DC استخدام تكنولوجيات متقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.
الخصائص الكهربائية
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |
تصنيف المدخلات الجهد | 200 | 220 | 240 | بطالة | ||
AC نطاق الإدخال الجهد | 140 | 300 | بطالة | |||
تقييمه AC مدخلات تردد | 50/60 | هرتز | ||||
AC نطاق تردد الإدخال | 47 | 63 | هرتز | |||
ماكس. المدخلات الحالية | 2.5 | ا | دقيقة. مساهمة الجهد، حمولة كاملة | |||
إدخال تدفق الحالية | 30 | ا | ماكس. مساهمة الجهد، 25 ℃، بداية الأول | |||
كفاءة | دخل التيار المتردد | 88 | ٪ | تصنيف المدخلات الجهد، تحميل تقييما | ||
عامل القوى | 95 | ٪ | ||||
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |
مجموعة انتاج التيار الكهربائي | 28V | 27.5 | 28 | 28.5 | فولت | |
مجموعة الانتاج الحالي | 28V | 0 | 8 | ا | ||
خط التنظيم | ± 3 | ٪ | ||||
تنظيم الحمل | ± 3 | ٪ | ||||
تنظيم درجة الحرارة | ± 0.02 | ٪ / درجة مئوية | خلال التشغيل لدرجات الحرارة | |||
تموج والضوضاء | 28V | 150 | بالسيارات | تقييم مدخلات، حمولة كاملة، عرض النطاق الترددي 20 ميغاهيرتز | ||
الاستجابة الديناميكية | الانحراف | ± 5 | ٪ | 25٪ إلى 50٪ إلى 25٪ Iout كحد أقصى، 50٪ إلى 75٪ إلى 50٪ Iout كحد أقصى، 1A / بنا | ||
تسوية الوقت | 500 | لنا | ||||
بدوره على الوقت الارتفاع | 50 | الآنسة | حمولة كاملة، و 10٪ ~ 90٪ VOUT | |||
بدوره على تأخير الوقت | 8 | الصورة | 220VAC، تحميل كامل | |||
تخطى انتاج التيار الكهربائي | ± 5 | ٪ | ||||
الانتاج السعة | 3000 | μF | ||||
خصائص الحماية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |
المدخلات تحت الجهد قفل خارج | بدوره على عتبة الجهد | 130 | 145 | بطالة | ||
بدوره قبالة عتبة الجهد | 115 | 130 | بطالة | |||
إدخال أكثر من حماية الجهد | حماية الجهد | 300 | 320 | بطالة | ||
انتعاش الجهد | 280 | 300 | بطالة | |||
خرج أكثر من حماية الجهد | 32 | 35 | فولت | فواق | ||
خرج أكثر من حماية الحمل | 9 | 12 | ا | فواق | ||
قصيرة - حماية الدائرة | 10 | mΩ | فواق | |||
الخصائص العامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
MTBF | 250 | KHrs | تصنيف المدخلات، حمولة كاملة، 25 ℃ | ||
وزن | 1000 | ز |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | -40 | +85 | ℃ | ||
درجة حرارة التخزين | -40 | +85 | ℃ | ||
الرطوبة النسبية | 10 | 95 | ٪ | ||
الرطوبة التخزين | 105 | 93 | ٪ | ||
ارتفاع | 3000 | م | |||
الضغط الجوي | 70K | 106K | السلطة الفلسطينية |
خصائص السلامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |
العزلة الجهد | مدخلات الانتاج | 1500 | بطالة | 10MA / 1min، لا الانحناء والانهيار | ||
المدخلات إلى الأرض | 1500 | بطالة | ||||
الإخراج إلى الأرض | 500 | فولت | 10MA / 1min، لا الانحناء والانهيار | |||
مقاومة العزلة | مدخلات الانتاج | 10 | MΩ | 500VDC / 1min، الضغط الجوي العادي، و 90٪ الرطوبة | ||
المدخلات إلى الأرض | 10 | |||||
الإخراج إلى الأرض | 10 | |||||
إشارة والتبديل
بند | وظائف | الملاحظات |
الانتاج تحت الجهد التنبيه | الانتاج تحت الجهد التنبيه يتحول إلى منطق عالية (5V ± 0.2V) انخفاض عند إخراج الجهد إلى 90٪ | ارتفاع المنطق عندما حالة غير طبيعية، أدنى منطق عندما تعمل بشكل جيد |
اشارة ادخال | الضوء على عندما تعمل بشكل جيد، وعلى ضوء قبالة عندما تعمل غير طبيعي | Φ3 الضوء الأخضر |
إشارة الخرج | الضوء على عندما تعمل بشكل جيد، وعلى ضوء قبالة أو وميض عند تشغيل غير طبيعي | Φ3 الضوء الأخضر |
خصائص EMC
بند | المعايير | الظروف | الملاحظات | |
CE | EN55022 | فئة B | تمرير اختبار النظام | |
إعادة | EN55022 | فئة B | تمرير اختبار النظام | |
متناسق | EN61000-3-2 | متطلبات مصابيح نوع C | المعيار B | |
تقلبات الجهد وميض | EN61000-3-3 | الفئة (أ) المعدات متطلبات | المعيار B | |
موجة | EN61000-4-5 | وضع الفرق ± 2KV، وضع مشترك ± 4KV | المعيار B | |
مجمع دبي للاستثمار | EN61000-4-11 EN55024 | الجهد تراجع إلى 0٪ أوت، 10ms | المعيار B، اختبار في مرحلة 0، 90، 180 و 270 | |
الجهد تراجع إلى 40٪ أوت، 20ms | ||||
الجهد تراجع إلى 70٪ أوت، 50ms | ||||
البيئة والتنمية المستدامة | تفريغ الهواء | EN61000-4-2 | ± 8KV | المعيار B |
التفريغ اتصال | EN61000-4-2 | ± 4KV | المعيار B | |
الملاحظات:
معيار A: أداء عادي أثناء وبعد الاختبار.
المعيار B: لا يجوز حماية الجهد المنخفض أو إعادة تعيين. توقف مؤقت تذبذب التيار الكهربائي الناتج بعد الاضطرابات توقفها، والتي من EUT يتعافى الأداء العادي تلقائيا. أثناء اختبار النظام، لا يسمح تذبذب التيار الكهربائي الناتج أو إعادة تعيين جدا.
معيار C: يسمح فقدان مؤقت للانتاج، ولكن لا يمكن أن يكون معطوبا الأجهزة. وEUT يتعافى الأداء العادي تلقائيا أو تدخل المشغل.
يسمح فقدان الانتاج وهي ليست قابلة للاسترداد: معيار R. يمكن أن تتلف عنصر وقائي الأساسي (الصمامات). وEUT يتعافى أدائها الطبيعي بعد استبدال مكون التالفة.
تصفيات البيئية
معامل | الملاحظات |
اهتزاز | مدى التردد: 5-20Hz، + 3DB و/ OTC. 20-80Hz، 0.04g2 / هرتز؛ 80-500Hz، -3DB / ج بعد التمديد. XYZ محاور، 30min في / محور |
صدمة الميكانيكية | نصف موجة جيبية، 300M / s2،11ms، ± X، Y ±، ± Z، 6tims / الاتجاه |
الامتثال للمعايير
المعايير | الملاحظات |
UL / UL60950 | |
EN60950 |
معلومات البدنية
ملخص الميكانيكية
طول × عرض × heigth: 127.0 × 84.5 × 35.0 (مم)، 5 × 3.33 × 1.38 (بوصة)،
التسميات الموصل
موصل الإدخال: VH3.96mm-3PIN
دبوس رقم | اسم | وظيفة |
1 | L | |
2 | N | |
3 | PE |
الناتج موصل: VH3.96mm-6PIN وسريعة إلى الوراء،
أسلاك الإخراج: UL1015 18 #، 105 ℃، 600V
دبوس رقم | اسم | وظيفة |
1 | + 28V | أحمر |
2 | + 28V | أحمر |
3 | GND | أسود |
4 | GND | أسود |
5 | LOS_PWR + | الانتاج تحت إنذار الجهد الموجب (الأحمر) |
6 | LOS_PWR- | الانتاج تحت إنذار الجهد إيجابي (أسود) |
