مزدوجة من جانب وثنائي الفينيل متعدد الكلور الألومنيوم للإنارة LED، الألومنيوم الأساسية ثنائي الفينيل متعدد الكلور

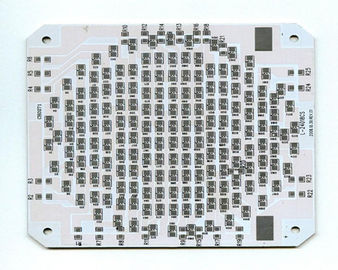

صورة كبيرة : مزدوجة من جانب وثنائي الفينيل متعدد الكلور الألومنيوم للإنارة LED، الألومنيوم الأساسية ثنائي الفينيل متعدد الكلور

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	HD-PCB
إصدار الشهادات:	UL,ISO9001,TS16949.
Model Number:	Aluminum PCB -3

شروط الدفع والشحن:

Minimum Order Quantity:	No MOQ
الأسعار:	Negotiation
Packaging Details:	Packed in antistatic bag

اتصل

مفصلة وصف المنتج

تسليط الضوء:

الألومنيوم يرتدون ثنائي الفينيل متعدد الكلور

والألمنيوم المدعومة من الكلور

مزدوجة من جانب وثنائي الفينيل متعدد الكلور الألومنيوم للإنارة LED، الألومنيوم الأساسية ثنائي الفينيل متعدد الكلور

تفاصيل سريعة

PCB نوع:	الألومنيوم PCB
طبقة:	جانب واحد
دقيقة .Line العرض / الفضاء:	3MIL / 3MIL
دقيقة. عبر القطر:	0.3MM
إنهاء سمك:	2.0MM
صقل الأسطح:	HASL
حجم:	120 * 120MM
مادة:	قاعدة الألومنيوم
اللون:	أبيض
تطبيق:	الصمام

وصف

شنتشن Hengda المتخصصة في الألومنيوم لوحات الدوائر المطبوعة (وتسمى أيضا ثنائي الفينيل متعدد الكلور قاعدة معدنية) لأكثر من 10 عاما. على الرغم من أن تصوره أصلا للاستخدام في صناعة الطاقة إمدادات هذه ركائز هي الآن تستخدم على نطاق واسع في سطوع عالية الصمام المنتجات. هناك العديد من الأسماء لهذه المنتجات. الألومنيوم يرتدون، قاعدة الألمنيوم، المعادن الأساسية (MCPCB)، معزول المعدنية الركيزة (IMS أو IMPCB)، حراريا ثنائي الفينيل متعدد الكلور موصل، الخ ... لكنهم جميعا تعني الشيء نفسه. ومغلفة بطبقة رقيقة عازلة حراريا موصل ولكن عازلة كهربائيا بين قاعدة معدنية ورقائق النحاس. ومحفورا احباط النحاس في نمط الدائرة المطلوبة وقاعدة معدنية توجه الحرارة بعيدا عن هذه الدائرة من خلال عازلة رقيقة.
باستخدام الكلور المعادن الأساسية في هذه المنتجات والتطبيقات الصمام يساعد على الحد بشكل كبير من الحرارة المنبعثة.
التطبيقات الأخرى التي هي المثل الأعلى للتكامل MCPCB هي الألواح الشمسية وتطبيقات التحكم في الحركة. يمكننا أيضا أن الجمع بين المعادن الأساسية مع التكنولوجيا لدينا HDI ثنائي الفينيل متعدد الكلور.

المعادن الأساسية مواد الكلور والسماكة

جوهر المعدني للثنائي الفينيل متعدد الكلور الحراري يمكن أن يكون الألومنيوم (الألومنيوم PCB الأساسية)، والنحاس (النحاس الأساسية ثنائي الفينيل متعدد الكلور أو ثنائي الفينيل متعدد الكلور والنحاس الثقيلة) أو خليط من السبائك الخاصة. والأكثر شيوعا هو الكلور الألومنيوم الأساسية.
سمك قلب معدني في لوحات قاعدة ثنائي الفينيل متعدد الكلور هو عادة 30 مل - 125 مل، ولكن لوحات أكثر سمكا وأرق هي possible.MCPCB سمك احباط النحاس يمكن أن يكون 1-10 أوقية.

مزايا MCPCB

MCPCBs يمكن أن يكون من المفيد استخدام لقدرتها على دمج طبقة البوليمر عازلة مع الموصلية الحرارية العالية لمقاومة أقل الحرارية.
نواة معدنية نقل ثنائي الفينيل متعدد الكلور حرارة 8-9 مرات أسرع من الكلور FR4. شرائح MCPCB تبدد الحرارة، والحفاظ على مكونات توليد الحرارة أكثر برودة مما يؤدي إلى زيادة الأداء وعمر.

المنتجات مع الكلور الألومنيوم مقرها

التطبيقات التي تولد كمية كبيرة من الحرارة في كثير من الأحيان لا يمكن كاف تبريد باستخدام المراوح فقط التقليدي. تبريد موصل من خلال ثنائي الفينيل متعدد الكلور المعادن الأساسية وخيار إنتاج مثالي.

تم العثور على MCPCBs على نطاق واسع في مجال تكنولوجيا LED، كما أنها تقلل من عدد من المصابيح المطلوبة لإنتاج إضاءة معينة. الثنائيات الباعثة للضوء تطلق كمية كبيرة من الحرارة في تطبيقات مثل

السيارات: أضواء رئيس، والجمعيات ضوء الذيل، وعلامات الجانب الجري، لوحة العدادات، والإضاءة الداخلية.
العسكرية: أضواء رئيس، أضواء على التوالي، الأضواء، منارات الإشارة، أضواء فلاش عالية الطاقة، محولات الطاقة، وإمدادات الطاقة، وأنظمة نقل الطاقة الكهربائية، وأنظمة الإشعال، منتجات توزيع الطاقة الكهربائية.
الفضاء: أضواء هبوط الطائرات، تشغيل أضواء، وأنظمة الإضاءة المقصورة، بقعة ضوء والإضاءة العامة.
المستهلك: إنارة الشوارع، والإضاءة مراقبة حركة المرور، وأضواء مبنى الداخلية، المناظر الطبيعية والإضاءة، ومعدات التخييم.
الطبية: التشغيل إضاءة الغرفة، وأدوات الإضاءة الجراحية، تكنولوجيا المسح الضوئي عالية الطاقة، محولات الطاقة.

قدرات فنية

عدد الطبقات	1، 2، 4 أو 6، تصل إلى 36 طبقات
الكمية النظام	1 إلى 500000
شكل مجلس	مستطيل، الجولة، وفتحات، القواطع، مجمع، وعدم انتظام
نوع اللوحة	جامدة ومرنة وجامدة، مرنة
مجلس المواد	FR4 الزجاج الايبوكسي، FR4 العليا تيراغرام، بنفايات متوافقة. الألومنيوم، روجرز، الخ
قطع المجلس	القص، V-النتيجة، التبويب توجيه
سماكة مجلس	فليكس، 0.2 ~ 6.0 مم، 0.01 ~ 0.25 "
وزن النحاس	1.0، 1.5، 2.0 أوقية
قناع لحام	LPI الأخضر على الوجهين، أيضا دعم الأحمر والأبيض والأصفر والأزرق والأسود
الشاشة الحريرية	على الوجهين أو من جانب واحد في الأبيض والأصفر والأسود، أو سلبية
حريرية دقيقة عرض الخط	0.006 "أو 0.15mm و
أبعاد مجلس ماكس	45 × 45 "أو 114 س 114 سم
مين أثر / فجوة	0.004 "، 0.1mm، على أو 4 ميلز
دقيقة قطرها حفر حفرة	0.006 "، 0.15mm و، أو 6 ميلز
صقل الأسطح	HASL، نيكل، إم الذهب، إم تين، إم الفضة، OSP الخ
مجلس سمك التسامح	± 10٪
وزن النحاس التسامح	± 0.25 أوقية
عرض فتحة الحد الأدنى	0.12 "، 3.0 ملم أو 120 مل
عمق الخامس النتيجة	20-25٪ من سمك المجلس
مطلي من خلال ثقوب	نعم فعلا
مجاري	نعم فعلا
شكل ملف التصميم	جربر RS-274X، 274D، النسر وDXF أوتوكاد، DWG

مخطط ثنائي الفينيل متعدد الكلور تدفق الإنتاج

إجراءات الاختبار

ونحن أداء عدة إجراءات ضمان الجودة قبل الشحن من أي مجلس الكلور. وتشمل هذه:

الفحص البصري
تحلق التحقيق
سرير من المسامير
السيطرة مقاومة
الكشف عن لحام-القدرة
المجهر الرقمي metallograghic
الهيئة العربية للتصنيع الآلي (التفتيش البصري)

سريعة الأوقات تؤدي بدورها

لإنتاج الكلور HDI، يمكننا أن يقوم بتقديم 7 أيام to10 بدوره حولها مرات. لمركبات ثنائي الفينيل متعدد الطبقات، والوقت fastestturnaround يعتمد على عدد من الطبقات والكمية.

ضمان الخدمة

نضمن لخدمة كل عميل مهنيا، بصدق ودية لأفضل لقدرتنا. سنقوم بكل سرور إعادة العمل مشروعك إذا كان المشروع ليست 100٪ مرضية.

الحصول على اشارة سريعة الآن

من خلال ارسال مشروع قانون المواد والملفات جربر بما في ذلك تجميع الرسم وسيكون لدينا اقتباس بالرد عليك في غضون ساعات. مع شنتشن hengda هناك أبدا تكاليف خفية وأسعارنا تنافسية جدا ومعقول.
