| Current adjustment range: | HLG-80H/100H: 60%~100% ; HLG-120H: 50%~100% | DC adjustment range: | ±10% rated output voltag e (A-Type only) |
|---|---|---|---|
| Size(LxWxH) (mm): | 220x 68x 38.8 | Over voltage protection: | 110%~140% rated output v oltage |
| WORKING TEMP.: | -40 ~ +70℃(Refer to "Derating Curve") | WORKING HUMIDITY: | 20 ~ 95% RH non-condensing |
| WITHSTAND VOLTAGE: | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | Over current protection: | 95%~108% constant current lim iting, auto-recovery |
| تسليط الضوء: | ارتفاع القوة أدت إمدادات الطاقة,والصمام الخفيفة التيار الكهربائي |
||

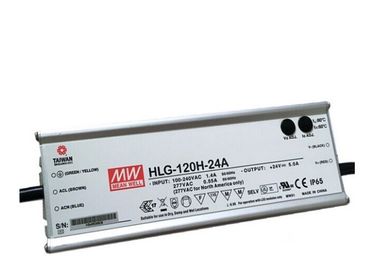

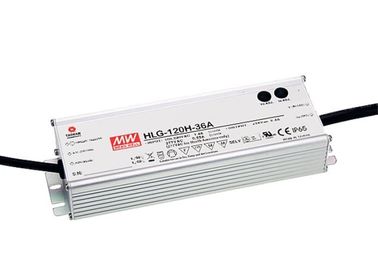

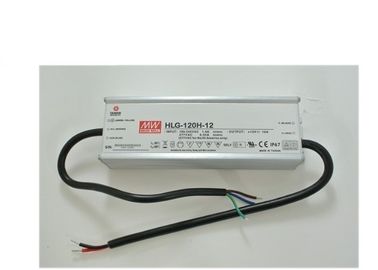

الصمام IP67 السلطة العليا السائقين الإضاءة LED التيار الكهربائي HLG-120H-36A
HLG سلسلة ملامح (80 ~ 120W كفاءة عالية مع PFC):
1. عالمي AC إدخال (إلى 305VAC) / مجموعة كاملة
2. الحماية: ماس كهربائى / أكثر من الحالي / على مدى الجهد / على مدى درجة الحرارة
3. المدمج في وظيفة PFC نشط
4. كفاءة عالية تصل إلى 93.5٪
5. تصميم IP67 / IP65 للمنشآت في الأماكن المغلقة أو في الهواء الطلق
6. تيار الخرج قابل للتعديل من خلال كابل خرج أو الجهد الداخلي
7. التبريد عن طريق الهواء الحر الحمل الحراري
8. مناسبة للمكان جاف، رطب، والرطب
9. مناسبة لإضاءة LED وتطبيقات إنارة الشوارع
10. لقاء 4KV مستوى زيادة مناعة (IEC61000-4-5)
11. الدرجة 2 وحدة الطاقة / ممر LPS (باستثناء HLG-120H)
12. نماذج متعددة للاختيار:
A-نوع: تصنيف IP65. الناتج الجهد والمستوى الحالي مستمر يمكن تعديلها من خلال الجهد الداخلي
B-نوع: تصنيف IP67 والذي بني في 3 في 1 وظيفة يعتم (1 ~ 10VDC، إشارة PWM، أو المقاومة)
فارغة من نوع: تصنيف IP67. كابل لI / O اتصال
BL-نوع (الخيار): لHLG-80H B-النوع فقط، "UL8750 إدراج" السلامة وIP66 وافقت، والاتصال ويعني ايضا لمزيد من التفاصيل
مد نوع (الخيار): تصنيف IP67. توقيت وظيفة يعتم، والاتصال ويعني ايضا للحصول على التفاصيل (السلامة في انتظار ل
100W / 120W)
13. نماذج CQC الاختيارية المتاحة (HLG-80H / 100H / 120H-A / نوع فارغ)
14. 5 سنوات الضمان
سلسلة HLG-120H الميزات:
1. عالمي AC الإدخال / مجموعة كاملة (إلى 305VAC)
2. المدمج في وظيفة PFC نشط
3. كفاءة عالية تصل إلى 93.5٪
4. الحماية: ماس كهربائى / أكثر من الحالي / على مدى الجهد / على مدى درجة الحرارة
5. التبريد عن طريق الهواء الحر الحمل الحراري
6. نقطة OCP قابل للتعديل من خلال كابل خرج أو الجهد الداخلي
7. تصميم IP67 / IP65 للمنشآت في الأماكن المغلقة أو في الهواء الطلق
8. ثلاثة في وظيفة يعتم واحدة (1 ~ 10VDC أو إشارة PWM أو المقاومة)
9. مناسبة لإضاءة LED ونقل التطبيقات علامة
10. الامتثال لأنظمة السلامة في جميع أنحاء العالم للإضاءة
11. مناسبة للالمناطق الجافة / الرطبة / الرطب
12. 5 سنوات الضمان
اللوازم HLG سلسلة الطاقة:
HLG-40H السلسلة، HLG-60H السلسلة، HLG-80H، سلسلة HLG-100H، سلسلة HLG-120H، سلسلة HLG-150H، سلسلة HLG-185H، سلسلة HLG-240H، سلسلة HLG-320H، HLG-600H سلسلة
تفاصيل سريعة من HLG-120H الصمام امدادات الطاقة:
| HLG-120H سلسلة | ||||
| نموذج رقم: | الناتج | تول. | R & N | إيفي. |
| HLG-120H-12 (A) | 12V، 0 ~ 10A | ± 2.5٪ | 150mV | 92.0٪ |
| HLG-120H-15 (A) | 15V، 0 ~ 8.0A | ± 2.0٪ | 150mV | 92.0٪ |
| HLG-120H-20 (A) | 20V، 0 ~ 6.0A | ± 1.0٪ | 150mV | 93.0٪ |
| HLG-120H-24 (A) | 24V، 0 ~ 5.0A | ± 1.0٪ | 150mV | 93.0٪ |
| HLG-120H-30 (A) | 30V، 0 ~ 4.0A | ± 1.0٪ | 200mV | 93.0٪ |
| HLG-120H-36 (A) | 36V، 0 ~ 3.4A | ± 1.0٪ | 200mV | 93.0٪ |
| HLG-120H-42 (A) | 42V، 0 ~ 2.9A | ± 1.0٪ | 200mV | 93.0٪ |
| HLG-120H-48 (A) | 48V، 0 ~ 2.5A | ± 1.0٪ | 200mV | 93.5٪ |
| HLG-120H-54 (A) | 54V، 0 ~ 2.3A | ± 1.0٪ | 200mV | 93.5٪ |
() = A، B، BL، D أو فارغ
مواصفات HLG-120H:
| نموذج رقم: | HLG-120H | |
| AC نطاق الإدخال الجهد | 90 ~ 305VAC. 127 ~ 431VDC | |
| AC تدفق الحالي (كحد أقصى) | بدء الباردة، 60A في 230VAC | |
| تعديل نطاق العاصمة | ± 10٪ الناتج الجهد تصنيف (A-نوع فقط) | |
| مجموعة التعديل الحالي | HLG-80H / 100H: 60٪ ~ 100٪؛ HLG-120H: 50٪ ~ 100٪ | |
| حماية من التيار الزائد | 95٪ ~ 108٪ ثابت الحالي الحد، لصناعة السيارات في الانتعاش | |
| الحماية من الفولت الزائد | 110٪ ~ 140٪ الناتج الجهد تصنيف | |
| وعلى مدى درجة الحرارة. حماية | اغلاق س / ع الجهد، وإعادة السلطة إلى استعادة | |
| الإعداد، وارتفاع، تصمد الوقت | 500MS، 50ms، 16ms في حمولة و230VAC الكامل | |
| مع قوة طاقة عالية | I / ص / P: 3.75kVAC، I / P-FG: 2kVAC، O / P-FG: 1.5kVAC | |
| درجة حرارة العمل | -40 ~ + 70Celsius (يرجى الرجوع إلى منحنى الناتج derating) | |
| معايير السلامة | UL8750، TUV EN61347-1، EN61347-2-13، PSE J61347-1، وافق J61347-2-13. UL8750 المدرجة للHLG-80H- □ BL فقط؛ مؤسسة الإمارات للطاقة EN61347-1، EN61347-2-13 لHLG-120H فقط | |
| معايير EMC | EN55015، EN55022 الفئة B (باستثناء HLG-80H)، EN61000-3-2 الفئة C، EN61000-3-3، EN61000-4-2،3،4،5،6،8،11، EN61547 | |
| صلة | إدخال | UL تصنيفا، SJTW 18AWGx3C (30CM) |
| الناتج | A / D / فارغ من نوع: SJTW 14AWGx2C (30CM)؛ B-النوع: SJTW 14AWGx2C (30CM) + SJTW 18AWGx2C (30CM) | |
| البعد (كسوكس) (مم) | 220x 68x 38.8 | |
الملاحظات:
1. يتم قياس جميع المعلمات لا يذكر بشكل خاص في 230VAC المدخلات، والحمل المقنن و 25 ℃ درجة الحرارة المحيطة.
يتم قياس 2. تموج والضوضاء في 20MHz من عرض النطاق الترددي باستخدام 12 "الملتوية زوج من الأسلاك مع إنهاء 0.1uf ومكثف مواز 47UF.
3. التسامح: ويشمل اقامة التسامح، وخط التنظيم وتنظيم الحمل.
4. يرجى الرجوع إلى "طرق الدافعة للLED الوحدة".
قد تكون هناك حاجة 5. Derating تحت انخفاض مساهمة الجهد. يرجى التحقق من خصائص ثابتة لمزيد من التفاصيل.
6. اكتب فقط.
7. سلامة وتصميم EMC تشير إلى EN60598-1، CNS15233، GB7000.1، لجنة الاتصالات الفدرالية part18.
يتم قياس 8. طول انشاء وقت في بداية أول البارد. تشغيل / إيقاف التيار الكهربائي قد يؤدي إلى زيادة في انشاء وقت.
9. تعتبر إمدادات الطاقة كمكون التي سيتم تشغيلها في تركيبة مع معدات النهائي. منذ سيتأثر أداء EMC قبل التثبيت كاملة، الشركات المصنعة للمعدات النهائية يجب إعادة تأهيل EMC التوجيه على تثبيت كامل مرة أخرى.
10. راجع بيان الضمان.
11. لتلبية متطلبات أحدث نظام تخطيط موارد المؤسسات لتركيبات الإضاءة، لا يمكن إلا أن هذا التيار الكهربائي أدى استخدامها وراء التحول دون متصلا بشكل دائم إلى أنابيب.
HLG-120H سلسلة ورقة البيانات:
