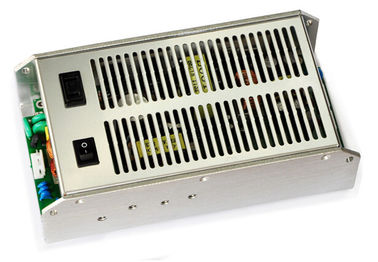

AC-DC امدادات الطاقة 330W الناتج 27V / 10A، 9V / 6A SC330-270D279
الميزات الرئيسية
نطاق الإدخال: 165 ~ 280Vac
المخرجات مزدوجة: 27V / 10A، 9V / 6A
عالية الكفاءة: 83٪
تنظيم خط: ≤ ± 1٪
تنظيم الحمل: ≤ ± 3٪
تموج منخفض والضوضاء: ≤80mV
العزلة الجهد: 3000Vac
لا دقيقة. شرط الحمل
حماية ماس كهربائى
خرج أكثر من الحماية الحالية
خرج أكثر من حماية الجهد
إدخال أكثر من حماية الجهد
المدخلات تحت الجهد قفل التدريجي
على حماية درجة الحرارة
بارد الطبيعي
توافق RoHS
نظرة عامة على المنتج
هذا المحول AC-DC استخدام تكنولوجيات متقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.
الخصائص الكهربائية
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
تصنيف المدخلات الجهد | 220 | بطالة | |||
AC نطاق الإدخال الجهد | 165 | 280 | بطالة | ||
AC نطاق تردد الإدخال | 45 | 55 | هرتز | ||
كفاءة | 83 | ٪ | تصنيف المدخلات الجهد، تحميل تقييما |
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |
مجموعة انتاج التيار الكهربائي | 27V | 27.2 | 27.9 | فولت | ||
9V | 9 | 9.5 | فولت | |||
مجموعة الانتاج الحالي | 27V | 0 | 10 | ا | ||
9V | 0 | 6 | ا | |||
تموج والضوضاء | 27V | 80 | بالسيارات | تقييم مدخلات، حمولة كاملة، عرض النطاق الترددي 20 ميغاهيرتز | ||
9V | 80 | بالسيارات | تقييم مدخلات، حمولة كاملة، عرض النطاق الترددي 20 ميغاهيرتز |
خصائص الحماية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |||
المدخلات تحت الجهد قفل خارج | بدوره على عتبة الجهد | 155 | 170 | بطالة | ||||
بدوره قبالة عتبة الجهد | 135 | 150 | بطالة | |||||
إدخال أكثر من حماية الجهد | حماية الجهد | 285 | 310 | بطالة | ||||
انتعاش الجهد | 270 | 280 | بطالة | |||||
خرج أكثر من حماية الجهد | 27V | 30 | 32 | فولت | فواق | |||
9V | 11 | 12 | فولت | فواق | ||||
خرج أكثر من حماية الحمل | 27V | 12 | 14 | ا | فواق | |||
9V | 7 | 8 | ا | فواق | ||||
قصيرة - حماية الدائرة | 10 | mΩ | فواق | |||||
الخصائص العامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
MTBF | 100 | KHrs | تصنيف المدخلات، حمولة كاملة، 25 ℃ | ||
وزن | 1250 | ز |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | -40 | +55 | ℃ | ||
درجة حرارة التخزين | -40 | +85 | ℃ | ||
الرطوبة النسبية | 10 | 90 | ٪ | ||
ارتفاع | 3000 | م | |||
الضغط الجوي | 70 | 106 | السلطة الفلسطينية |
خصائص السلامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |
العزلة الجهد | مدخلات الانتاج | 3000 | بطالة | 5MA / 1min، لا الانحناء والانهيار | ||
المدخلات إلى الأرض | 2060 | بطالة | ||||
الإخراج إلى الأرض | 500 | بطالة | 5MA / 1min، لا الانحناء والانهيار | |||
مقاومة العزلة | مدخلات الانتاج | 2 | MΩ | 500VDC / 1min، الضغط الجوي العادي، و 90٪ الرطوبة |
خصائص EMC
بند | المعايير | الظروف | الملاحظات | |
CE | EN55022 | الفئة (أ) | تمرير اختبار النظام | |
إعادة | EN55022 | الفئة (أ) | تمرير اختبار النظام | |
موجة | EN61000-4-2 | وضع الفرق ± 2KV، وضع مشترك ± 4KV | المعيار B | |
البيئة والتنمية المستدامة | تفريغ الهواء | EN61000-4-2 | 15KV ± | المعيار B |
التفريغ اتصال | EN61000-4-2 | ± 8KV | المعيار B |
الملاحظات:
معيار A: أداء عادي أثناء وبعد الاختبار.
المعيار B: لا يجوز حماية الجهد المنخفض أو إعادة تعيين. توقف مؤقت تذبذب التيار الكهربائي الناتج بعد الاضطرابات توقفها، والتي من EUT يتعافى الأداء العادي تلقائيا. أثناء اختبار النظام، لا يسمح تذبذب التيار الكهربائي الناتج أو إعادة تعيين جدا.
معيار C: يسمح فقدان مؤقت للانتاج، ولكن لا يمكن أن يكون معطوبا الأجهزة. وEUT يتعافى الأداء العادي تلقائيا أو تدخل المشغل.
يسمح فقدان الانتاج وهي ليست قابلة للاسترداد: معيار R. يمكن أن تتلف عنصر وقائي الأساسي (الصمامات). وEUT يتعافى أدائها الطبيعي بعد استبدال مكون التالفة.
الامتثال للمعايير
المعايير | الملاحظات |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | اختبار اللهب إبرة، اختبار على مكونات التجمع، لوحة والبلاستيك كامل UL94V-0 المتوافقة |
IEC 61000-4-2 |
ملخص الميكانيكية
طول × عرض × heigth: 222 × 120 × 68 (ملم)، 8.74 × 4.72 × 2.68 (في)،
التسميات الموصل
CON1
دبوس رقم | اسم | وظيفة |
1 | N | الخط المحايد |
2 | NC | لا شيء |
3 | L | خط مباشر |
4 | NC | لا شيء |
5 | G | أرض |
CON2
دبوس رقم | اسم | وظيفة |
1 | + 27V | + 27V إيجابي انتاج التيار الكهربائي |
2 | GND | السلبي الناتج الجهد |
3 | GND | السلبي الناتج الجهد |
4 | GND | السلبي الناتج الجهد |
5 | + 27V | + 27V إيجابي انتاج التيار الكهربائي |
CON3
دبوس رقم | اسم | وظيفة |
1 | + 9V | + 9V إيجابي انتاج التيار الكهربائي |
2 | + 9V | + 9V إيجابي انتاج التيار الكهربائي |
3 | GND | السلبي الناتج الجهد |
4 | GND | السلبي الناتج الجهد |
