| تسليط الضوء: | 12V AC / DC امدادات الطاقة |
||
|---|---|---|---|

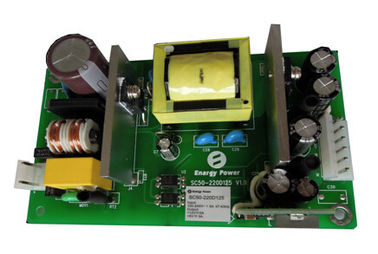

لوازم AC-DC الطاقة 50W الناتج 12V5V SC50-220D125
الميزات الرئيسية
AC نطاق الإدخال: 90 ~ 264VAC
المخرجات مزدوجة: 12V / 3.0A، 5V / 3.0A
عالية الكفاءة: 85٪
تنظيم خط: ≤ ± 2٪
تنظيم الحمل: ≤ ± 2٪
حماية ماس كهربائى
خرج أكثر من الحماية الحالية
خرج أكثر من حماية الجهد
بارد الطبيعي
توافق RoHS
UL94V-0-أعاق اللهب تصنيف
نظرة عامة على المنتج
هذا المحول AC-DC استخدام تكنولوجيات متقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.
الخصائص الكهربائية
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
تصنيف المدخلات الجهد | 100 | 220 | 240 | بطالة | |
AC نطاق الإدخال الجهد | 90 | 264 | بطالة | ||
تقييمه AC مدخلات تردد | 50/60 | هرتز | |||
AC نطاق تردد الإدخال | 47 | 63 | هرتز | ||
ماكس. المدخلات الحالية | 1.5 | ا | دقيقة. مساهمة الجهد، حمولة كاملة | ||
إدخال تدفق الحالية | 60 | ا | 240VAC، 25 ℃، بداية الأول | ||
كفاءة | 85 | ٪ | 220VAC، حمولة كاملة |
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |
مجموعة انتاج التيار الكهربائي | 5V | 4.90 | 5.00 | 5.10 | فولت | |
12V | 11.76 | 12.00 | 12.24 | فولت | ||
مجموعة الانتاج الحالي | 5V | 0 | 3.0 | ا | ||
12V | 0 | 3.0 | ا | |||
خط التنظيم | ± 2 | ٪ | ||||
تنظيم الحمل | ± 2 | ٪ | ||||
تموج والضوضاء | 5V | 100 | بالسيارات | تقييم مدخلات، حمولة كاملة، عرض النطاق الترددي 20 ميغاهيرتز | ||
12V | 150 | بالسيارات | تقييم مدخلات، حمولة كاملة، عرض النطاق الترددي 20 ميغاهيرتز | |||
الاستجابة الديناميكية | الانحراف | ± 5 | ٪ | 25٪ إلى 50٪ إلى 25٪ Iout كحد أقصى، 50٪ إلى 75٪ إلى 50٪ Iout كحد أقصى، 0.1A / بنا | ||
تسوية الوقت | 400 | لنا | في حدود 1٪ VOUT حركيا. | |||
بدوره على الوقت الارتفاع | 50 | الآنسة | حمولة كاملة، و 10٪ ~ 90٪ VOUT | |||
تخطى انتاج التيار الكهربائي | ± 5 | ٪ | ||||
الانتاج السعة | 2200 | μF | ||||
خصائص الحماية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
خرج أكثر من حماية الجهد | 13 | 16 | فولت | تحط قبالة | |
خرج أكثر من حماية الحمل | 5.0 | 7.0 | ا | فواق | |
قصيرة - حماية الدائرة | 10 | mΩ | فواق |
الخصائص العامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
MTBF | 250 | KHrs | تصنيف المدخلات، حمولة كاملة، 25 ℃ | ||
وزن | 180 | ز |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | 0 | +70 | ℃ | ||
درجة حرارة التخزين | -20 | +85 | ℃ | ||
الرطوبة النسبية | 20 | 90 | ٪ RH | ||
الرطوبة التخزين | 10 | 95 | ٪ RH | ||
ارتفاع | 3000 | م |
خصائص السلامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |
العزلة الجهد | مدخلات الانتاج | 4000 | بطالة | 10MA / 1min، لا الانحناء والانهيار | ||
المدخلات إلى الأرض | 1500 | بطالة | ||||
الإخراج إلى الأرض | 500 | بطالة | 10MA / 1min، لا الانحناء والانهيار | |||
مقاومة العزلة | مدخلات الانتاج | 10 | MΩ | 500VDC / 1min، الضغط الجوي العادي، و 90٪ الرطوبة | ||
خصائص EMC
بند | المعايير | الظروف | الملاحظات | |
CE | EN55011 IEC60601-1-2 | فئة B | تمرير اختبار النظام | |
إعادة | EN55011 IEC60601-1-2 | فئة B | تمرير اختبار النظام | |
متناسق | EN61000-3-2 | الفئة (أ) المعدات متطلبات | المعيار B | |
تقلبات الجهد وميض | EN61000-3-3 | الفئة (أ) المعدات متطلبات | المعيار B | |
موجة | EN61000-4-5 | وضع الفرق ± 1KV، وضع مشترك ± 2KV | المعيار B | |
مجمع دبي للاستثمار | EN61000-4-11 EN55024 | الجهد تراجع إلى 0٪ أوت، 10ms | المعيار B، اختبار في مرحلة 0، 90، 180 و 270 | |
الجهد تراجع إلى 40٪ أوت، 20ms | ||||
الجهد تراجع إلى 70٪ أوت، 50ms | ||||
البيئة والتنمية المستدامة | تفريغ الهواء | EN61000-4-2 | ± 8KV | المعيار B |
التفريغ اتصال | EN61000-4-2 | ± 4KV | المعيار B | |
الملاحظات:
معيار A: أداء عادي أثناء وبعد الاختبار.
المعيار B: لا يجوز حماية الجهد المنخفض أو إعادة تعيين. توقف مؤقت تذبذب التيار الكهربائي الناتج بعد الاضطرابات توقفها، والتي من EUT يتعافى الأداء العادي تلقائيا. أثناء اختبار النظام، لا يسمح تذبذب التيار الكهربائي الناتج أو إعادة تعيين جدا.
معيار C: يسمح فقدان مؤقت للانتاج، ولكن لا يمكن أن يكون معطوبا الأجهزة. وEUT يتعافى الأداء العادي تلقائيا أو تدخل المشغل.
يسمح فقدان الانتاج وهي ليست قابلة للاسترداد: معيار R. يمكن أن تتلف عنصر وقائي الأساسي (الصمامات). وEUT يتعافى أدائها الطبيعي بعد استبدال مكون التالفة.
معلومات البدنية
ملخص الميكانيكية
طول × عرض × heigth: 127.0 × 76.0 × 37.0 (مم)، 5 × 2.99 × 1.46 (في)،
التسميات الموصل
بند | لا. | وظيفة |
J1 | 1 | L المدخلات |
2 | NC | |
3 | N المدخلات | |
J3 | 1 | 12V VOUT + |
2 | 5V VOUT + | |
3 | 5V VOUT + | |
4 | Vout- | |
5 | Vout- | |
6 | NC |
الملاحظات:
منحنى Derating للوحدة عند درجة حرارة الغرفة أكثر من 50 ℃
