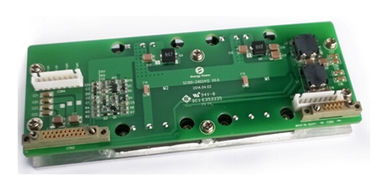

لوازم AC-DC الطاقة 100W الناتج 24V12V SC100-24D2412
الميزات الرئيسية
نطاق الإدخال: 18 ~ 36VDC
المخرجات مزدوجة: 24V / 2.5A، 12V / 3.33A
عالية الكفاءة: 90٪
تنظيم خط: ≤ ± 1٪
تنظيم الحمل: ≤ ± 1٪
تموج منخفض والضوضاء: ≤ ± 1٪
تمكين (تشغيل / إيقاف) مراقبة
العزلة الجهد: 1500Vdc
زوبعة طريقة حماية ماس كهربائى
خرج أكثر من الحماية الحالية
بارد الطبيعي
نظرة عامة على المنتج
هذا المحول DC-DC استخدام تكنولوجيات متقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. ويوفر التحول ارتفاع وتيرة كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية. ويوفر هيكل الألومنيوم اللوح الأساس الأداء الحراري غير عادية.
الخصائص الكهربائية
خصائص الإدخال
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
مدى مساهمة الجهد | 18 | 24 | 36 | فولت | |
ماكس. المدخلات الحالية | 6.5 | ا | دقيقة. مساهمة الجهد، حمولة كاملة | ||
كفاءة | 90 | ٪ | تصنيف المدخلات الجهد، تحميل تقييما |
خصائص الانتاج
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | ||
مجموعة انتاج التيار الكهربائي | 24V | 23.52 | 24 | 24.48 | فولت | ||
12V | 11.76 | 12 | 12.24 | فولت | |||
مجموعة الانتاج الحالي | 24V | 0 | 2.5 | ا | |||
12V | 0 | 3.33 | ا | ||||
خط التنظيم | ± 1 | ٪ | |||||
تنظيم الحمل | ± 1 | ٪ | |||||
تموج والضوضاء | 24V | 240 | بالسيارات | تقييم مدخلات، حمولة كاملة، عرض النطاق الترددي 20 ميغاهيرتز | |||
12V | 120 | بالسيارات | تقييم مدخلات، حمولة كاملة، عرض النطاق الترددي 20 ميغاهيرتز | ||||
الاستجابة الديناميكية | الانحراف | ± 4 | ٪ | 25٪ إلى 50٪ إلى 25٪ Iout كحد أقصى، 50٪ إلى 75٪ إلى 50٪ Iout كحد أقصى، 1A / بنا | |||
تسوية الوقت | 300 | لنا | في حدود 1٪ VOUT حركيا. | ||||
تخطى انتاج التيار الكهربائي | 5 | ٪ | |||||
الانتاج السعة | 24V | 1800 | μF | ||||
12V | 3000 | μF | |||||
تمكين التحكم | التبديل الخارجي | ||||||
ملاحظة: إن مفتاح خارجي يسيطر على وظيفة تمكين. الضغط على مفتاح مرة واحدة في إطار مساهمة الجهد على الشرط، فإن وحدة الطاقة. الضغط على مفتاح مرة أخرى، فإن وحدة خارج السلطة.
خصائص الحماية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |
خرج أكثر من حماية الحمل | 24V | 2.75 | 4.5 | ا | فواق | |
12V | 3.5 | 6.5 | ا | |||
قصيرة - حماية الدائرة | 10 | mΩ | فواق |
الخصائص البيئية
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات |
درجة حرارة التشغيل | -20 | +60 | ℃ | ||
درجة حرارة التخزين | -40 | +85 | ℃ | ||
الرطوبة النسبية | 20 | 90 | ٪ | ||
الرطوبة التخزين | 10 | 95 | ٪ | ||
ارتفاع | 3000 | م |
خصائص السلامة
معامل | دقيقة | الطباع | ماكس | وحدات | الملاحظات | |
العزلة الجهد | مدخلات الانتاج | 1500 | فولت | 1MA / 1min، لا الانحناء والانهيار | ||
المدخلات إلى الأرض | 1500 | بطالة | ||||
الإخراج إلى الأرض | 500 | فولت | 1MA / 1min، لا الانحناء والانهيار | |||
مقاومة العزلة | مدخلات الانتاج | 100 | MΩ | 500VDC / 1min، الضغط الجوي العادي، و 90٪ الرطوبة |
الامتثال للمعايير
المعايير | الملاحظات |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
معلومات البدنية
ملخص الميكانيكية
طول × عرض × heigth: 160 × 60 × 26 (ملم)، 6.3 × 2.36 × 1.02 (في)،
التسميات دبوس
الاتصال / المواصفات | دبوس رقم | اسم |
CON1 / CY59T10BJ | 1،6 | فين + |
2،3،4،7،8،9 | NU | |
5،10 | VIN- | |
CON2 / CY59Z20BJ | 1 | 24V2 (Vout-) |
11 | 24V2 (VOUT +) | |
2 | ON / OFF1 | |
12 | ON / OFF2 | |
3،4،5،8،13،14،15،18 | NU | |
6،16 | 24V1 (Vout-) | |
7،17 | 24V1 (VOUT +) | |
9،19 | 12V (Vout-) | |
10،20 | 12V (VOUT +) |
تطبيق ملاحظات: مجموعة متنوعة من تطبيق مذكرات وأوراق بيضاء التقنية يمكن تحميلها في شكل قوات الدفاع الشعبي من موقعنا على الانترنت.
