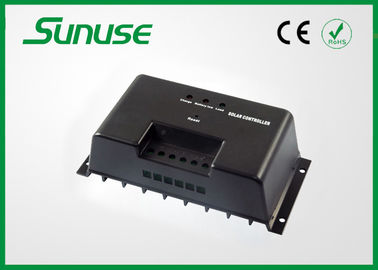

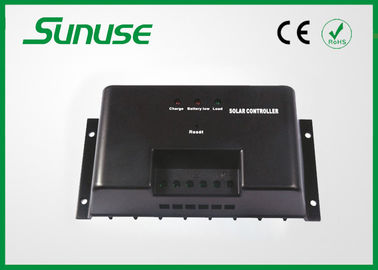

12v 10A 10 amp mppt شمسيّ لوح حشوة جهاز تحكّم مع شحن مفرط حماية

12v 10 amp mppt شمسيّ حشوة جهاز تحكّم صاحب مصنع لشمسيّ إنارة نظام







تفصيل سريع:



10a MPPT شمسيّ حشوة جهاز تحكّم مع led مؤشر
ذكيّ, أقصى قوة نقطة يتعقّب عمل
protéger عمل



1. طلبت حماية
2. short-circuit حماية
3. يحمّل حماية
4. بطارية حماية عكسيّ







مواصفة:





نموذج	MPPT-10	MPPT-30
جهد فلطيّ مصنّف	dc: 2V/24V/48V
تيار max	10A	15A, 20A, 30A
ما من تحميل خسار	≤45mA/12V/24V ≤30mA/48V
هبوط	≤300mV
جهد فلطيّ max من لوح شمسيّ	23V/12V, ×2/24V, ×4/48V
يشبع حشوة قطعة	14V/12V, ×2/24V, ×4/48V (25°C)
جهد فلطيّ منخفض قطعة	10.5V/12V, ×2/24V, ×4/48V
reconnect جهد فلطيّ	12.6V/12V, ×2/24V, ×4/48V
درجة حرارة تعويض	-3mV/cell.°C
فعالية	95%-97%
سلك منطقة	1~2A/mm ²
قدرة الكهربائية يستعمل فعالية	يستطيع زدت 10~30%
وزن صاف	0.55Kg	0.65Kg
بعد	188×93×55mm	188×118×55mm





شمسيّ حشوة يشكّل جهاز تحكّم عنصر الأساسي من كلّ قدرة الشمسية نظام في الواقع أنّ يستعمل بطارية. الحشوة استعملت جهاز تحكّم أن ينظّم الحاليّ يتدفّق من ال ألواح الشمسية إلى البطارية. يمنع هذا جهاز تحكّم شمسيّ البطارية من الإتلاف يسبّب بشحن مفرط ويفصل البطارية in case of عمليّة تفريغ قاس ب يغلق من تحميل. يتيح Photovoltech شمسيّ حشوة صمّمت جهاز تحكّم خصوصا أن يحسن البطارية أداء وزدت الحياة.





بين السمات الرئيسية:

• جهاز تحكّم energy efficient لريفيّ/مدنيّ شمسيّ يحمّل نظام
• low {capit}power تحميل جهاز تحكّم و PWM شاحن شمسيّ في وحدة واحدة
• حل كامل لمدنيّ ومتطلب ريفيّ
• يحافظ بطارية يصحّ لفترة الأطول
• استخدام الأمثل ال قدرة الشمسية
• اختياريّ فجر/غسق عملية مع مؤقت
• إحتياط لدرجة حرارة تعويض
• pv منخفض إلى بطارية قطرة
• يتيح تجهيز
• بسيط يعالج





MPPT تكنولوجيا تقديم:



MPPT يعني أقصى قوة نقطة يتعقّب. هو يجعل ال ألواح الشمسية يعمل كحد أقصى نقطة (ext نقطة b) ب يستعمل قوة تحويل تكنولوجيا. eMPPT الجديد حشوة جهاز تحكّم يبحث ويطوّر بشركتنا, ويستعمل هو ال MCU أن يتعقّب الأقصى قوة نقطة ال ألواح الشمسية بذكاء أن يلد كثير قوة من ال ألواح الشمسية.













حماية ضدّ معلم مختلف:

• شمسيّ /بطارية عكس إستقطابية.
• عكسيّ حاليّ دفق بطارية إلى صف شمسيّ أثناء ليل
• على يحمّل تيار و short-circuit.
• إنتاج على جهد فلطيّ
• درجة حرارة مفرط heatsink







(1) أقصى قوة نقطة يتعقّب تكنولوجيا



يستعمل الجهاز تحكّم كسار تحويل دارة و MCU تكنولوجيا أن يتعقّب الأقصى قوة نقطة أن يطبّق الحدّ أقصى output power من ألواح الشمسية في مختلف إضاءة شدة ودرجة حرارة. ال MPPT يزيد خوارزمي فعالية من ك pv نظام وينخفض الكمية ال ألواح الشمسية.



(2) multi-stage حشوة تحكم



ال يبدأ يحمّل جهد فلطيّ البطارية مختلف, الجهاز تحكّم سيستعمل المختلف يحمّل إستراتيجية أن يكمل ال يحمّل عملية. عندما يبدأ يحمّل جهد فلطيّ البطارية lower من سيذهب 12.4V (ل 12V بطارية), بطارية من خلال ثلاثة مرحلة كشحن, إمتصاص وعوامة يحمّل. عندما يبدأ يحمّل جهد فلطيّ البطارية higher من سيذهب 12.4V (ل 12V بطارية), بطارية من خلال إثنان مرحلة كشحن وسيعوم يحمّل.



(3) حشوة جهد فلطيّ temperature-compensated

(4) عمليّة تفريغ تحكم

(5) حماية ضدّ عكس يربط بطارية

(6) حماية ضدّ عكس يربط وحدة نمطيّة شمسيّ

(7) حماية عكسيّ حاليّ

(8) على درجة حرارة حماية

(9) pv على جهد فلطيّ حماية

(10) limité لمفرط يحمّل تيار

(11) تحميل إنتاج تحميل بإفراط حماية






إنذار:
ربطت قبل يربط إلى اللوح شمسيّ, رجاء الجهاز تحكّم إلى البطارية; لا يستعمل شمسيّ لوح إمداد تموين قوة
إلى التحميل مباشرة.



بطاقة:
لا يستعمل lamplight أن يحمّل اللوح شمسيّ (lamplight أيضا ضعيف أن يحمّل)
dc قوة سيسبّب مصدر أن يستبدل اللوح شمسيّ إضطراب إلى جهاز تحكّم.
اخترت السلك مناسب أيّ قطر سوفت لا يكون أيضا صغير, رجاء يحيل المعلم.
